深入理解 Linux OverlayFS 联合文件系统

OverlayFS 是 Linux 内核中的联合文件系统实现，通过叠加多个目录层形成统一的文件系统视图。 本文将深入介绍 OverlayFS 的工作原理、核心概念、高级特性以及在 Docker 等容器技术中的实际应用。

什么是 OverlayFS

OverlayFS（有时称为 union-filesystem）是一种"混合"型的联合文件系统。它允许将多个目录（称为"层"）叠加在一起，形成一个统一的文件系统视图。与传统的完全独立的文件系统不同，OverlayFS 中的对象可能直接来自底层文件系统，这种设计使其成为容器技术（如 Docker、Podman）的核心基础设施之一。

核心优势

架构原理

层级结构

OverlayFS 通过组合多个目录层来工作，主要包括：

• upper 层：可写层，存储所有修改
• lower 层：一个或多个只读的基础层
• workdir：工作目录，用于内部操作（必须在同一文件系统上）

1# 基本挂载语法
2mount -t overlay overlay \
3  -o lowerdir=/lower1:/lower2,upperdir=/upper,workdir=/work \
4  /merged

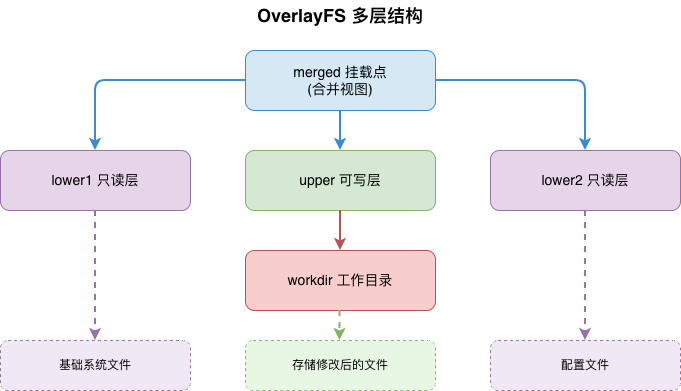

目录合并示意图

文件查找规则

当访问文件时，OverlayFS 按以下顺序查找：

1. 首先在 upper 层查找
2. 如果未找到，按顺序在各个 lower 层查找（从右向左）
3. 返回第一个找到的文件

核心概念

Copy-on-Write 机制

写入操作的行为取决于文件的位置：

Copy-up 过程确保了 lower 层的只读特性：

Whiteouts 和 Opaque 目录

为了支持在不修改 lower 文件系统的情况下执行 rm 和 rmdir，OverlayFS 使用白文件（whiteouts）和不透明目录（opaque directories）。

白文件是以下两种形式之一：

• 设备号为 0/0 的字符设备
• 带有 trusted.overlay.whiteout xattr 的零大小常规文件

当在 merged 目录的 upper 层发现白文件时，lower 层中任何匹配的名称都会被忽略，白文件本身也被隐藏。

不透明目录通过设置 trusted.overlay.opaque xattr 为 "y" 来标记。当 upper 文件系统包含不透明目录时，lower 文件系统中任何同名目录都会被忽略。

高级特性

多个 Lower 层

OverlayFS 支持多个 lower 层，使用冒号（:）分隔：

1mount -t overlay overlay \
2  -o lowerdir=/lower1:/lower2:/lower3 \
3  /merged

查找顺序为：upper → lower1 → lower2 → lower3

{{< notice info >}} 目录名包含冒号时，需要用反斜杠转义：

1mount -t overlay overlay -olowerdir=/a\:lower\:\:dir /merged

{{< /notice >}}

Metacopy（仅元数据复制）

启用 metacopy 功能后，OverlayFS 在执行 chown/chmod 等元数据操作时，只复制元数据而不是整个文件。

工作原理：

1. upper 文件用 trusted.overlayfs.metacopy xattr 标记
2. 该 xattr 表示 upper 文件不包含数据
3. 数据在文件以 WRITE 方式打开时才被复制
4. 数据复制后，metacopy xattr 被移除

1# 启用 metacopy
2mount -t overlay overlay \
3  -o lowerdir=/lower,upperdir=/upper,workdir=/work,metacopy=on \
4  /merged

{{< notice warning >}} 不要对不受信任的 upper/lower 目录使用 metacopy=on。攻击者可能通过构造特定的文件绕过安全限制。 {{< /notice >}}

Data-only Lower 层

在启用 metacopy 时，OverlayFS 常规文件可以由三层信息组成：

1. 来自 upper 层文件的元数据
2. 来自某个 lower 层文件的 st_ino 和 st_dev
3. 来自另一个 lower 层（更下方）的数据

使用双冒号（::）分隔符定义 data-only lower 层：

1mount -t overlay overlay \
2  -o lowerdir=/l1:/l2:/l3::/do1::/do2 \
3  /merged

Redirect_dir 功能

当重命名 lower 层或 merged 目录时，OverlayFS 有两种处理方式：

1. 默认行为：返回 EXDEV 错误
2. 启用 redirect_dir：目录被复制（不含内容），设置 trusted.overlay.redirect 扩展属性，然后移动目录

1# 启用 redirect_dir
2mount -t overlay overlay \
3  -o lowerdir=/lower,upperdir=/upper,workdir=/work,redirect_dir=on \
4  /merged

Xino 功能

Xino 功能用于保证 st_ino 和 st_dev 的唯一性，使其行为更符合标准文件系统。

1# 启用 xino
2mount -t overlay overlay \
3  -o lowerdir=/lower,upperdir=/upper,workdir=/work,xino=auto \
4  /merged

不同配置下的 Inode 属性：

权限模型

OverlayFS 使用缓存凭证来访问 lower 或 upper 文件系统。权限检查遵循以下原则：

1. 复制前后权限检查应返回相同结果
2. 创建 overlay 挂载的任务不应获得额外权限
3. 任务可能通过 overlay 获得比直接访问底层文件系统更多的权限

每次访问执行两次权限检查：

1. 检查当前任务是否允许访问（基于 DAC 和 MAC）
2. 检查缓存凭证是否允许对 lower/upper 层进行实际操作

这可以通过以下命令类比理解：

1# OverlayFS 挂载相当于：
2cp -a /lower /upper
3mount --bind /upper /merged

区别在于复制时机：OverlayFS 是按需复制，而 cp -a 是提前复制。

使用 OverlayFS

基本命令行用法

 1# 创建目录结构
 2mkdir -p /mnt/overlay/{lower,upper,work,merged}
 3
 4# 在 lower 层创建一些文件
 5echo "Hello from lower" > /mnt/overlay/lower/file1.txt
 6mkdir -p /mnt/overlay/lower/subdir
 7echo "Subdir content" > /mnt/overlay/lower/subdir/file2.txt
 8
 9# 挂载 OverlayFS
10mount -t overlay overlay \
11  -o lowerdir=/mnt/overlay/lower,upperdir=/mnt/overlay/upper,workdir=/mnt/overlay/work \
12  /mnt/overlay/merged
13
14# 访问合并后的文件系统
15ls /mnt/overlay/merged/
16# 输出: file1.txt  subdir
17
18# 修改文件（会触发 Copy-up）
19echo "Modified content" > /mnt/overlay/merged/file1.txt
20
21# 删除文件（会在 upper 层创建白文件）
22rm /mnt/overlay/merged/file1.txt
23
24# 查看文件系统结构
25tree /mnt/overlay/
26# upper/
27# └── file1.txt  (白文件，设备号为 0/0)
28# lower/
29# ├── file1.txt
30# └── subdir/
31#     └── file2.txt
32# merged/
33# └── subdir/
34#     └── file2.txt
35
36# 卸载
37umount /mnt/overlay/merged

生产环境推荐配置

1# 推荐的生产环境挂载选项
2mount -t overlay overlay \
3  -o lowerdir=/lower1:/lower2,upperdir=/upper,workdir=/work,metacopy=on,index=on \
4  /merged

各选项说明：

在 Docker 中的应用

Docker 是 OverlayFS 最著名的应用场景之一。每个 Docker 镜像由多个只读层组成：

1# Docker 镜像层结构
2/var/lib/docker/overlay2/
3├── <镜像层ID>/
4│   └── diff/          # 只读层内容
5├── <容器ID>/
6│   ├── diff/          # 容器的可写层
7│   ├── work/          # 工作目录
8│   └── merged/        # 合并视图（容器文件系统根目录）

Docker 的优势：

1. 存储效率：多个镜像共享相同的只读层
2. 快速启动：无需复制基础镜像
3. 版本管理：每层都有唯一的标识
4. 易于分发：只需分发差异层

NFS 导出支持

当底层文件系统支持 NFS 导出并启用 nfs_export 功能时，OverlayFS 可以导出到 NFS。

1mount -t overlay overlay \
2  -o lowerdir=/lower,upperdir=/upper,workdir=/work,nfs_export=on,index=on \
3  /merged

NFS 文件句柄编码规则：

1. 对于非 upper 对象，从 lower inode 编码 lower 文件句柄
2. 对于索引对象，从 copy_up origin 编码 lower 文件句柄
3. 对于 pure-upper 对象和现有非索引 upper 对象，从 upper inode 编码 upper 文件句柄

{{< notice note >}} index=off,nfs_export=on 对于读写挂载是冲突的，会报错。 {{< /notice >}}

性能特性与限制

性能优势

性能劣势与限制

非 POSIX 标准行为

1. 读取时更新 atime：lower 层文件的 atime 不会更新
2. 内存映射：lower 层文件只读打开后以 MAP_SHARED 映射，后续修改不会反映到映射中
3. 执行文件写入：正在执行的 lower 层文件可以被打开写入或截断（不会返回 ETXTBSY）

故障排查

常见错误

1# 错误：workdir 和 upperdir 必须在同一文件系统
2mount: /overlay: wrong fs type, bad option, bad superblock
3
4# 解决：确保 upperdir 和 workdir 在同一分区
5mount -t overlay overlay \
6  -o lowerdir=/lower,upperdir=/overlay/upper,workdir=/overlay/work \
7  /merged

1# 错误：文件系统已满
2No space left on device
3
4# 解决：检查 upper 层空间使用情况
5df -h /overlay/upper
6du -sh /overlay/work

1# 错误：重命名跨层目录失败
2mv: cannot move 'dir' across device boundaries
3
4# 解决：启用 redirect_dir
5mount -t overlay overlay \
6  -o lowerdir=/lower,upperdir=/upper,workdir=/work,redirect_dir=on \
7  /merged

调试技巧

 1# 查看挂载详细信息
 2mount | grep overlay
 3
 4# 检查 OverlayFS 特定属性
 5getfattr -d -m "trusted.overlay.*" /overlay/merged/some-file
 6
 7# 查看内核日志
 8dmesg | grep overlay
 9
10# 检查 xino 状态
11cat /sys/module/overlay/parameters/xino_auto
12
13# 查看 redirect_dir 状态
14cat /sys/module/overlay/parameters/redirect_dir

高级挂载选项

Userxattr

userxattr 选项强制 OverlayFS 使用 user.overlay. xattr 命名空间而不是 trusted.overlay.，这对于非特权挂载 OverlayFS 很有用：

1mount -t overlay overlay \
2  -o lowerdir=/lower,upperdir=/upper,workdir=/work,userxattr \
3  /merged

Volatile 挂载

启用 volatile 选项后，挂载不保证在崩溃后存活：

1mount -t overlay overlay \
2  -o lowerdir=/lower,upperdir=/upper,workdir=/work,volatile \
3  /merged

优势是省略所有对 upper 文件系统的 sync 调用。如果 upperdir 文件系统在 volatile 挂载后发生任何写回错误，所有 sync 函数都会返回错误。

UUID 和 fsid 控制

总结

OverlayFS 是一个强大而高效的联合文件系统，特别适合容器化场景。其核心优势包括：

• 高效的存储利用：通过层共享减少磁盘占用
• 快速的启动时间：无需复制基础镜像
• 灵活的层管理：易于组合和复用镜像层
• 丰富的特性集：支持 metacopy、data-only 层、NFS 导出等高级功能

然而，在使用时也需要注意其限制，特别是在大量小文件和频繁写入的场景下。合理规划层结构、监控资源使用、选择合适的挂载选项，是充分发挥 OverlayFS 优势的关键。

最佳实践：

1. 根据访问频率合理排序 lower 层
2. 监控 workdir 大小，确保有足够空间
3. 在生产环境启用 metacopy 和 index
4. 不要对不受信任的层使用 metacopy
5. 了解并配置 redirect_dir 以满足跨层重命名需求

对于现代容器化应用和 CI/CD 流水线，OverlayFS 已经成为一个不可或缺的基础设施组件。
